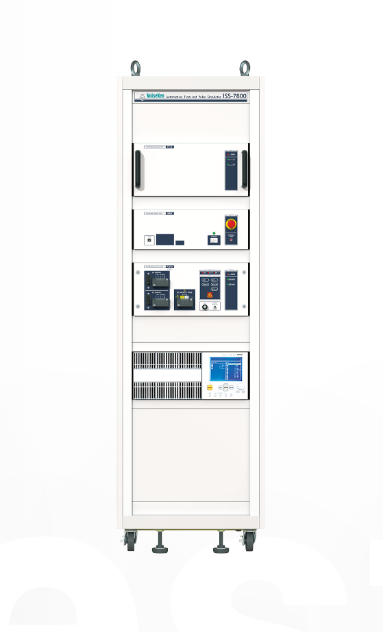

Automotive Transient Surge Simulator(ISS/JSS) ISS-7800 ISO Standard Compliant Automotive Transient Surge Simulator
Automotive Transient Surge Simulator(ISS/JSS) ISS-7800 ISO Standard Compliant Automotive Transient Surge Simulator
Test Pulse Generator Unit P1/2a
| Parameter | Specifications | ||
|---|---|---|---|
| pulse 1（12V） | pulse 1（24V） | pulse 2a（12V/24V） | |
| Output voltage（Us) | －10V ～ －330V Step －1V | －20V ～ －600V Step －1V | 20V ～ 330V Step 1V ※setting available from 12V |
| Output impedance（Ri） | 4、10、20、30、50、90Ω | 10、20、30、50、90Ω | 2、4、10、20、50、90Ω |
| Pulse width（td） | 1、1.75、2、6ms | 0.5s ～ 99s Step 0.1s | 0.05、1、2ms |
| Rise time（tr） | 1(+0/-0.5)、2(+0/-1.0)、3(+0/-1.5)μs | 0.5s ～ 99s Step 0.1s | 1(+0/－0.5)μs |
| Pulse repetition time（t1） | 0.5s ～ 99s Step 0.1s | 0.5s ～ 99s Step 0.1s | 0.2s ～ 99s Step 0.1s |
Test Pulse Generator Unit P3a/3b & CDN
| Parameter | Specifications | |
|---|---|---|
| pulse 3a（12V/24V） | pulse 3a（12V/24V） | |
| Output voltage（Us) | －10V ～ －350V Step －1V | 10V ～ 350V Step 1V |
| Output impedance（Ri） | 50Ω | |
| Pulse width（td） | 0.15（±0.045）μs | |
| Rise time（tr） | 5（±1.5）ns、3.5ns max | |
| Pulse repetition time（t1） | 10μs ～ 1000μs Step 1μs | |
| DUT power capacity | DC60V / 50A | |
Bipolar Power Supply BP4610 P2b/4
| Parameter | Specifications |
|---|---|
| pulse 2b（12V/24V） | |
| UA、US | 0V ～ 60V Step 1V |
| Ri | 0Ω ～ 0.05Ω |
| td | 0.1s、0.2s、0.5s、1s、2s、4s |
| t12、tr、t6 | 1ms、2ms、5ms |
| Parameter | Specifications |
|---|---|
| pulse 4（12V/24V） | |
| UB | 0V ～ 60V Step 1V |
| Us、Ua | 0V ～ 60V Step 1V（less than UB） |
| Ri | 0Ω ～ 0.02Ω |
| t7、t8、t10、t11 | 1ms ～ 999ms Step 1ms |
| t9 | 0.1s ～ 99.9s Step 1ms |
Test Pulse Generator Unit 5a/5b ※ Schematic Specifications
| Parameter | Specifications | ||
|---|---|---|---|
| Pulse 5a（12V） | Pulse 5a（24V） | Pulse 5b（12V / 24V） | |
| Output voltage（Us） | 30V ～ 200V | ||
| Output voltage（Uss） | － | 15V ～ 100V | |
| Output impedance（Ri） | 0.5Ω～40Ω | ||
| Pulse width（td） | 40ms ～ 400ms | ||
| Rise time（tr） | 5ms ～ 10ms | ||
*Contact our sales representative for more details.
Test Pulse Generator Unit Slow pulse +/- ※ Schematic Specifications
| Parameter | Specifications | |
|---|---|---|
| Slow Pulse + | Slow Pulse – | |
| Output voltage（Us） | 5V ～ 100V | －5V ～ －100V |
| Output impedance（Ri） | 2Ω | |
| Pulse width（td） | 50μs | |
| Rise time（tr） | 1(+0/－0.5)μs | |
Description
Technological innovation called “CASE” (Connected, Autonomous/Automated, Shared, Electric) isdiversifying at an unprecedented pace in automotive development. As the electrifi cation of automobilesprogresses, it is becoming increasingly important to check the EMC resistance of electronic devices invehicles due to mutual interference.
The ISS-7810 is a simulator that outputs transient surges required by the international standard ISO7637 for verifying the noise immunity tolerance of automotive electronic devices.車載過渡サージ試験器（英語）ISS-7800_20241018
